ステップワゴンの耳ポジ化・取付手順・ドアミラーウインカーに関するカスタム事例

何時も、いいね👍️&コメント💬ありがとうございます。

今回の投稿は、過去に行った👂️ポジの取り付け手順です。

スーパー林道さんの皆さんの
・・・・・
【Revier(レヴィーア)】「流星Ver」 RP/RK系ステップワゴン ウインカーミラー用 LEDウインカーレンズキット取り付け完了しましたー🤩👍👍
・・・・・
の投稿を見られて、導入を考えている方への参考になればと思い、作業手順を掲載させていただきます。

先ずは、ドアの内張りを外すために、

① 取っ手の部分のネジを外します。

② 細いマイナスドライバーを真っ直ぐ挿入すると、カーバが外れます。

③ 2つのネジを外して、その後内張りを外します。

④ ドアミラーの内側カバーを外します。

⑤ コネクタを外します。

⑥ 3ヶ所のネジを外して、ドアミラーを車から外します。

⑦ ミラーの下側から指を入れて、ミラーを外します。外すには勇気がいりますね❕

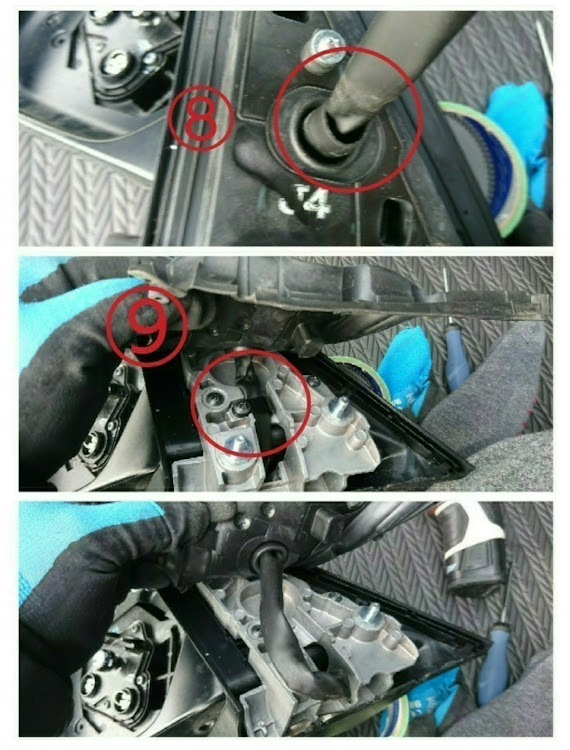

⑧ テープを外します。📷は外した後の状況です。

⑨ コードを固定している金具を外します。

⑩ ミラー下のカバーを外します。

⑪ 3個のネジを外します。

⑫ 土台からミラー部分を離します。⑨で金具を外しているので、簡単に離れます。

⑬ ミラー内側の4個のネジと、下側のネジ1個を外します。

⑭ ミラーを分解していきます。

⑮ コードをフックから外します。

⑯ ポジ用のコードを通しやすくするために、コードを4cmほど右へ引き抜きます。
これを行わないとポジ用配線を通すのが大変です。

⑰ ⑯で空間ができるので、ポジ用のコードを矢印の方向に通します。

前回までの作業の逆手順でもとに戻していきます。

⑱ 既設のコードにポジ用のコードをテープで固定します。

⑲ ポジ用の配線はドア内張のイルミ線へ接続しました❗

完成後の写真です。

スーパー林道さんのシーケンシャルには到底敵いませんが・・・

耳ポジを取り付ける際の参考にしていただければ、嬉しい限りです。
