2020年06月28日 12時16分

だーのプロフィール画像
だーフォルクスワーゲン パサートヴァリアント 2.0 TSI Rライン

M2コンペティションの中古に乗り換えました。 サーキット復活の準備中〜 よく投稿だけ見ると年齢50ぐらいやと思ってたと言われるけど30ちょいです。

パサートヴァリアントのターボマフラーデリートに関するカスタム事例の投稿画像1枚目

3点セット交換しました^ ^
我流ですが交換方法載せときます😁

ゴルフ7 GTIとアルテオンも同じですので交換する人は参考にしてください。

パサートヴァリアントのターボマフラーデリートに関するカスタム事例の投稿画像2枚目

使った工具は上から
【アンギラ】
【ラチェット】
【チビラチェット】
【5mm六角ロングソケット】
【5mmボールポイント六角L字レンチ】
【7mmソケット】
【10mmソケット】
【T30L字レンチ】
【T20L字レンチ】
【耐熱グリス】
です。

パサートヴァリアントのターボマフラーデリートに関するカスタム事例の投稿画像3枚目

まずパイプ外します。

パサートヴァリアントのターボマフラーデリートに関するカスタム事例の投稿画像4枚目

こんな感じでアンギラで挟みながら引き抜けばすぐ抜けます。
反対側は7mmのチビラチェで緩めて外します。

パサートヴァリアントのターボマフラーデリートに関するカスタム事例の投稿画像5枚目

まずはこいつを交換

パサートヴァリアントのターボマフラーデリートに関するカスタム事例の投稿画像6枚目

赤丸部分を外します。

パサートヴァリアントのターボマフラーデリートに関するカスタム事例の投稿画像7枚目

ギザギザ部分を摘んで引き抜けば外れます。

パサートヴァリアントのターボマフラーデリートに関するカスタム事例の投稿画像8枚目

このネジを外します。
T30です。

パサートヴァリアントのターボマフラーデリートに関するカスタム事例の投稿画像9枚目

ネジを外した後、矢印の方向に回せば取れます。
外した逆の手順で取付れば終了😁✌️
これは比較的すぐ簡単にできました。

パサートヴァリアントのターボマフラーデリートに関するカスタム事例の投稿画像10枚目

次にとりかかるため念のためにテープで蓋しときます。

パサートヴァリアントのターボマフラーデリートに関するカスタム事例の投稿画像11枚目

次はターボマフラーデリート
こいつがなかなか面倒でした。

パサートヴァリアントのターボマフラーデリートに関するカスタム事例の投稿画像12枚目

手が入りにくいためとりあえずエアクリ外します。
T20ネジが8本あるので外すと上側が取れます。

画像ではペンインパクト使ってますがL字レンチで大丈夫です。

パサートヴァリアントのターボマフラーデリートに関するカスタム事例の投稿画像13枚目

エアフィルター外すと中が結構汚れているのでついでに綺麗します。

この状態で一応ターボマフラーデリート交換できました。

パサートヴァリアントのターボマフラーデリートに関するカスタム事例の投稿画像14枚目
パサートヴァリアントのターボマフラーデリートに関するカスタム事例の投稿画像15枚目

T30のこのネジも外しておきます。

パサートヴァリアントのターボマフラーデリートに関するカスタム事例の投稿画像16枚目

この部分にターボマフラーデリートあるので外していきます。

パサートヴァリアントのターボマフラーデリートに関するカスタム事例の投稿画像17枚目

まず7mmチビラチェットで赤丸のターボマフラーデリートに繋がっているシリコンホースを外します。

その後5mm六角3本でマフラーデリート固定されているので外します。

悪戦苦闘していたので写真撮り忘れましたw

矢印のやつがターボマフラーデリートです。

パサートヴァリアントのターボマフラーデリートに関するカスタム事例の投稿画像18枚目

取り外すとこの細いOリングがありますので無くさないように要注意❗️です。

ここで、このOリング取付するのに苦労しました。
普通に付けようとすると
ズレる
ズレる
難儀しました。

パサートヴァリアントのターボマフラーデリートに関するカスタム事例の投稿画像19枚目
パサートヴァリアントのターボマフラーデリートに関するカスタム事例の投稿画像20枚目

解決策は固めの耐熱グリスを塗りたくり

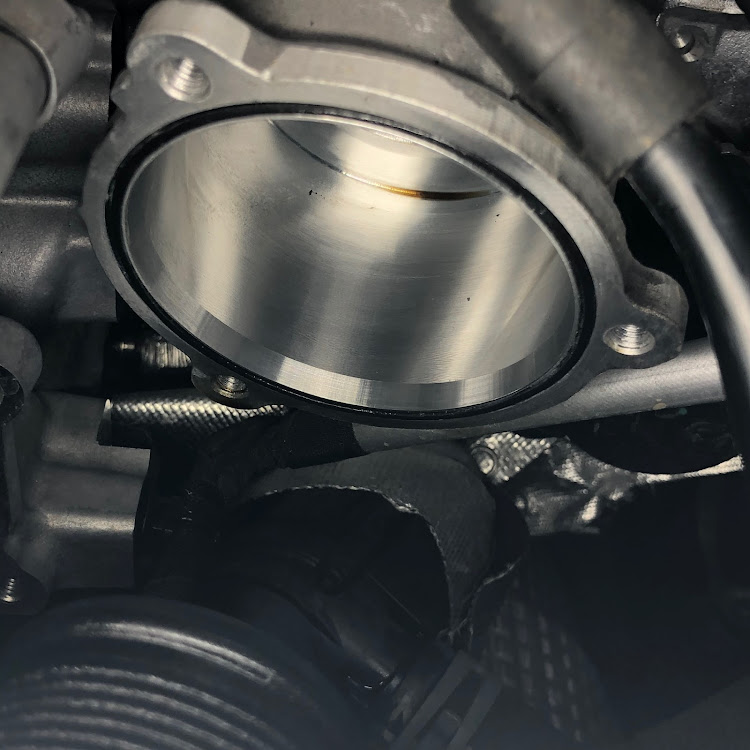

パサートヴァリアントのターボマフラーデリートに関するカスタム事例の投稿画像21枚目

車体側に先に装着しました。
グリスが硬いのでOリングがひっついて下に落ちません。

パサートヴァリアントのターボマフラーデリートに関するカスタム事例の投稿画像22枚目

先にシリコンホースをターボマフラーデリートに取付してから車体側に装着しました。

パサートヴァリアントのターボマフラーデリートに関するカスタム事例の投稿画像23枚目

そして最後だいぶ省略しましたが完成です👍

以下の点に注意して作業してください。

ネジを落とさない

Oリングはグリスアップしてから取付ける

ホース類の7mmチビラチェットで締め付ける金属バンドは締め付けすぎない
締め付け過ぎるとシリコンホースの内側が樹脂部品だと割れます
動かない程度の締め付けで大丈夫です。

交換後、どんな風に変わったか後日レビュー投稿します^ ^
