今回はトヨタハイエースのShige FM76.3MHz様にご協力いただき、ハイビームをfcl. LEDヘッドライトに交換していただきました。

視認性や明るさ・ファッション性バルブ耐久性・寿命UPなど、ヘッドライトのLED化で受けられるメリットは盛りだくさん。

また、ハイビームは視認性の悪い場面で使うことが多いので、スイッチONで一瞬で点灯して、遠くまで照らしてくれるLEDは安全性もかなりUPします。

純正ハロゲンバルブからLED化するのは、バルブを交換するだけで、とても簡単ですので、ぜひチャレンジしてみてください。

■■わたしが取付けました■■

Shige FM76.3MHz様

取付車種：　ハイエース
年　　　式：　H28年
型　　　式：　KDH201V
使用した道具：　10ミリのソケットレンチ　プラスドライバー　マイナスドライバー（クリップはずしとして）
作業時間：　Total 50分
作業難易度：　★★★☆☆
作業概要：　フロントのライトはヘッドライト、ハイビーム、ウインカー、ポジションが全てひとつのユニットに纏まっていますので、基本的な作業はどのバルブも同じです。グリル、ライトのユニットを外して作業します。グリルやライトのケースの「爪」のはずし方のコツがつかめるかが鍵になります。
Cartuneユーザーの「Shige FM76.3MHz」です。ハイエースで車中泊やレジャーを楽しんでおります。

今回はハイビームをLEDバルブに交換致しました。ハイビームを交換するのは人生で初めての作業です。
グリル、ライトユニットを取り外して作業します。グリルさえ外せれば難しい作業はありません。

💡今回取り付けた商品はこちら💡

「LEDヘッドライトHB3　LEDヘッドライト　ホワイト２個セット」です。

【交換方法】

ヘッドライトの取り外し

ヘッドライトユニットごと引っ張り出すので、周りに傷がつかないように養生テープを貼ります。

まずはグリルを外します。グリルは、ボルト2か所（丸印）とグロメット4か所（矢印）と、下側に爪でとまっています。これらを外します。

グリルの下側のほうに爪があるので、進行方向にまっすぐ引っ張ってグリルを引っ張り出します。
かなり硬く爪が折れないか勇気がいる作業です。慎重かつ大胆に引っ張ってください。

外れなければ、画像のあたりに手を入れて、端から爪を一個づつ外すように引っ張っていくとよいかもしれません。

参考までに、グリルのツメはこのような形状です。

グリルが外れました。

グリルが外れたら、ライトを引き出します。赤丸印のボルト2か所を外します。

ライトにも爪がありますので、それに逆らわず、まっすぐ前に引き出してください。
フロントドアを開けて作業すると、ライトが引き出しやすいです。

両側ともヘッドライトユニットを手前に引き出しました。作業スペースの確保ができたので、ハイビームバルブを交換します。

【バルブの交換】

ハイビームは下記の場所となります。

ハイビームのカプラーを反時計回りに回して、バルブをレンズから抜いて、次に純正バルブをコネクターから取り外します。
※点灯直後はバルブ本体がかなり熱くなっております。ご注意くださいませ。

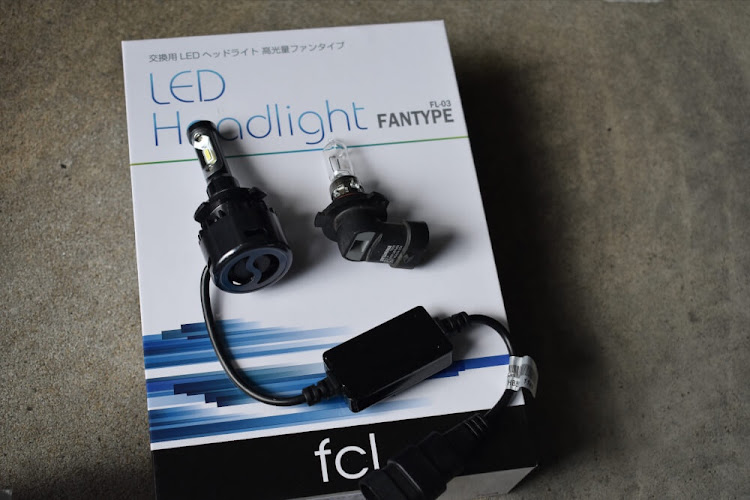

取り外した純正バルブとfcl.LEDヘッドライトの比較です。

電源カプラーをfcl.LEDヘッドライトに接続し、点灯チェックをします。

配光が乱れる場合は、付属の六角レンチで、LEDバルブのイモネジを緩めて、LEDチップの向きを調整します。

リフレクターの縦のカットラインと平行（LEDチップが左右真横）に向くと、LEDの性能が100％発揮されます。バルブを装着し、ロック位置まで回して、LEDチップが左右真横に向かない車は調整が必要です。

同様に戻していきます。戻すのはあっという間です。反対側も同じように作業していきます。

▷▷ビフォーアフター比較

ハイビームをハロゲンからLEDにすることで、視認性が大幅にあがりました。ハイビームの本来の役割を果たしてもらっている感じがします。

◇◆まとめ◆◇

私のハイエースはロービームをメーカー純正のLEDにしていますが、ハイビーム･ポジションはハロゲンで、色がチグハグになります。

ハイビームバルブの交換で、私のライトは力強い感じになりました。街灯のないエリアで頼もしく感じます。暗闇もまさに切り裂く感じです。パッシングの切れがよくかっこいいです。

以上、トヨタハイエースのオーナーShige FM76.3MHz様の取付レポートでした！
