ヴォクシーのサテライトスピーカー・LEDブルー・配線作業に関するカスタム事例

さて先日2台目のパワーアンプを増設したので今回はサテライトスピーカー🔈を取付けします

取付け場所は最後部の両サイドの天井付近のため 助手席足元に設置したパワーアンプまでスピーカー線を配線し

ブルーに光るLED用の電源線はナビ裏に接続します✨

まずはいつものようにフロントのパネル類をバラしてナビ本体を引き出して...

まずは配線作業から

一番簡単な方法でやります〜✌🏻

サテライトスピーカーを取付ける場所の内張を内張はがしを入れて少し浮かせて...

スピーカー線の＋−を覗かせて

お次はLED用の電源線を同様に覗かせて

最後にLED用のアース線を同じように覗かせます✨

ウェザーストリッパーを上に持ち上げながら中に配線を押し込んで助手席側まで持ってきます

ここで助手席側のスピーカー線を新たに追加して覗かせます

運転席側から配線してきた助手席側のLEDの＋−線も覗かせて✨

さとここからは内張と天井との境のスキマに配線を合計6本 押し込んでいきます✨

Cピラーも内張はがしを突っ込んで少し浮かせれば難なく押し込めますんで...✌🏻

ん？ Bピラーまで来たところでアース線が無くなっちゃいました😅

生姜無いのでつないで延長しますが...

0.5sqぐらいの黒線あったかな？💦

パーツボックス🧰にありました✨

しかもアースカラーの黒線が...✌🏻

こいつでつないで延長します

両サイドを電工ペンチでカシメて 収縮チューブをライターで炙って保護完了！👍

Aピラー前まで来ました✨

そして助手席足元まで持ってきました

キックパネルを外してインシュロックで軽く束ねて

さっき延長したアース線にY端子を接続✨

グローブボックス下からナビ裏まで配線を通して

キツキツなんで結構大変です😅

パワーアンプと同じ場所のアースポイントにドライバーで接続✨

さてナビ裏で今回イルミにつなげますが

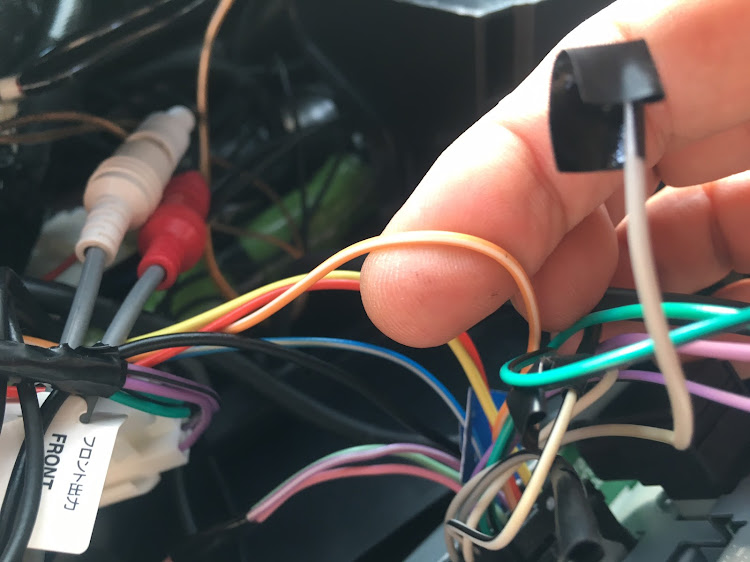

社外ナビはオレンジ色の線が普通はイルミなのが定番だけど不安なので調べます

テスターをカプラーの端子部に当てて

イルミなら当然反応が無いはず...

次にスモールONで テスターに反応がありましたね✨

間違いなくイルミネーション電源です👍

この間に配線してきたLEDブルー用の＋線を割り込ませます

まずはニッパーでカット❗️

次に配線してきたサテライトスピーカー付属線のギボシの形状に合わせたギボシを2本それぞれ取付けして

こんな感じでつなぎ込みました✨

試しに最後部のスピーカーに差し込むギボシ側でテスターで当たったら

しっかり通電してました✌🏻

この先は次のUPでやります💦

長編なのでCARTUNEさん側のアプリが対応出来ないようですね😅

すぐ消えてしまいますので😖

引き続き宜しくお願いします🙇🏻‍♂️✋️
